高压电缆的核心结构介绍
添加时间：2026-01-22
高压电缆的核心结构介绍

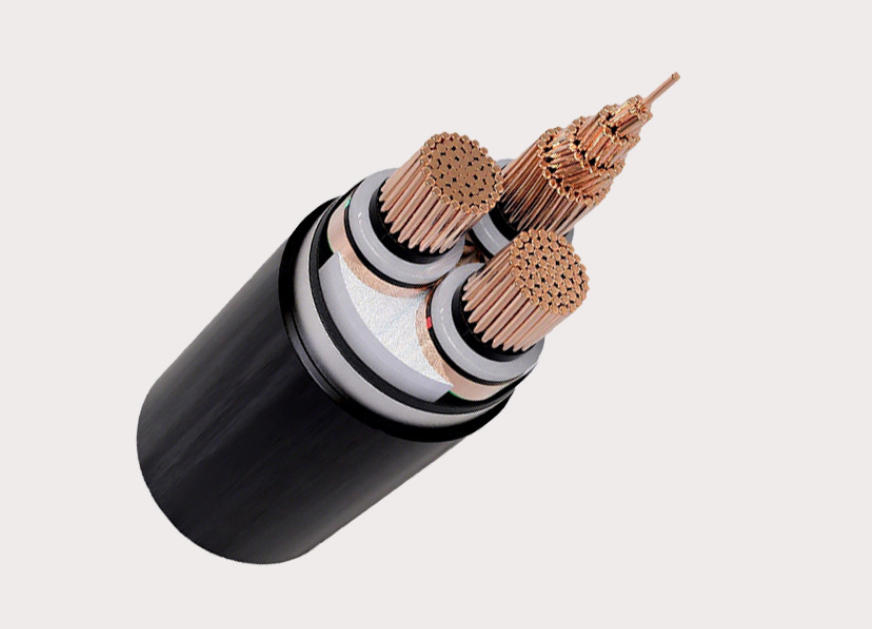

高压电缆的结构可以看作“同心圆”式的分层设计，每一层都至关重要。
从内到外，主要分为：
1.导体
材料：通常采用高纯度电解铜或铝。铜的导电性更好，铝更轻更经济。
形状：不是单根实心金属，而是由多根导线**绞合**而成，使其柔软便于弯曲和敷设。截面通常做成扇形或圆形，以优化空间和电场分布。
2.内屏蔽层（导体屏蔽）
一层半导电材料，包裹在导体外部。
作用：消除导体表面的毛刺和不平整，使电场分布均匀，防止导体与绝缘层之间发生局部放电（这是损坏绝缘的主要原因）。
3.绝缘层
这是电缆的最核心部分，直接决定了电缆的耐压等级。
材料：现代高压电缆主要采用**交联聚乙烯（XLPE）。它通过化学或物理方法将聚乙烯分子链交联，使其具有优异的电气性能、耐热性和机械强度。
4.外屏蔽层（绝缘屏蔽）
同样是一层半导电材料，包裹在绝缘层外部。
作用：与内屏蔽层类似，确保绝缘层外表面的电场均匀。
5.金属屏蔽层
材料：铜带或疏绕铜丝。
作用：
导通电容电流：在电缆通电时，绝缘层相当于电容，会产生电容电流，此层用于导通此电流。
短路电流通道：当系统发生短路时，巨大的短路电流通过此层导入地网，触发保护设备动作。
电场屏蔽：将高电压限制在电缆内部，保护外界人员和设备安全。
6.外护套
材料：通常为聚氯乙烯（PVC）或聚乙烯（PE）。
作用：保护电缆内部结构免受机械损伤、化学腐蚀和**潮气侵入。这是电缆的第一道物理防线。
补充：对于更高电压的电缆（如110kV及以上），在金属屏蔽层外可能还有：
防水层：铝塑复合带，确保纵向防水。
铠装层：钢带或钢丝，提供强大的机械保护，防止压损或啮齿动物啃咬。
外被层：额外的保护层。
